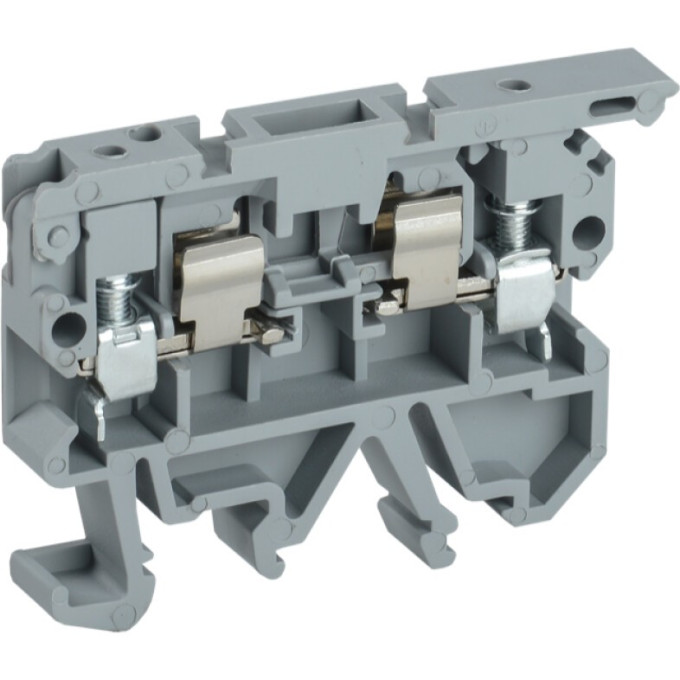

Клемма винтовая IEK КВИ-4-П с держателем предохранителя 5х20 серая - YZN30-004F-K02
Артикул: YZN30-004F-K02
240 руб.
от 60 руб. × 4 без переплаты
Нет в наличии
Доставка в Новороссийск
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Высота59 мм
Длина49 мм
Класс негорючести изоляц материала ul94V0
Класс предохранителяG
Описание
Клемма с держателем предохранителя нужна, когда в цепи требуется компактная защита от перегрузок и коротких замыканий. Она объединяет функции клеммного соединения и предохранителя, экономя место в шкафу и упрощая монтаж.
Конструкция и материалы
- Корпус из полиамида PA6.6, не поддерживающего горение (UL94 V0)
- Токоведущая часть из латуни, зажим стальной
- Винтовое соединение, два зажима на полюс
- Размер предохранителя 5х20 мм, класс G, номинальный ток 6,3 А
Технические параметры
- Номинальное напряжение: до 800 В переменного и постоянного тока
- Номинальный ток: 6,3 А
- Сечение проводников: 1,5–4 мм² (гибкий), 1,5–6 мм² (жёсткий)
- Ширина 8,2 мм, длина 49 мм, высота 59 мм
- Рабочая температура: от -60 до +110 °C
- Степень защиты: IP00 (без заглушки), IP20 (с заглушкой)
- Климатическое исполнение: УХЛ3
Применение
Клемма предназначена для установки на DIN-рейку 35 мм в распределительных шкафах и щитах. Подходит для соединения фазных, нулевых и защитных проводников. Благодаря встроенному предохранителю, может использоваться для защиты отдельных цепей освещения, управления или сигнализации. Поставляется в комплекте 50 штук.
Плюсы
- Встроенный держатель предохранителя
- Компактный размер
- Широкий диапазон рабочих температур
- Пожаробезопасный корпус
Характеристики
| Высота | 59 мм |
|---|---|
| Длина | 49 мм |
| Класс негорючести изоляц материала ul94 | V0 |
| Класс предохранителя | G |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 50 шт |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 4 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение | 1.5 мм |
| Модель или исполнение | Фазная с предохранителем |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение изоляции | 1000 В |
| Номин напряжение изоляции ui | 6000 В |
| Номин раб напряжение | 500 В |
| Номин раб напряжение переменного тока ue | ≤ 800 В |
| Номин раб напряжение постоянного тока ue | ≤ 800 В |
| Номин ток in | 6,3 А |
| Номин ток предохранителя | 6.3 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1,5…4 мм² |
| Относительная влажность воздуха | ≥ 90 |
| Рабочая температура | -60...+110 °C |
| Размер предохранителя | 5х20 мм |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1,5...4 мм² |
| Сечение одножильного жёсткого провода | 1,5...6 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Степень защиты - ip без заглушки | IP00 |
| Степень защиты - ip с уст заглушкой | IP20 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Серый |
| Ширина | 8,2 мм |
| Ширина или размер ячейки | 8.2 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | 15 |
